TempoBI之图表交互功能解析

2019-07-05 10:30:26

【Tempo课堂】开讲了,小璐老师今天给大家带来了TempoBI“视觉交互”功能的介绍,大家做好笔记哦!

TempoBI的“视觉交互”主要是让我们可以与图表进行互动,直观可视的进行数据价值探索。告别传统的静态页面与看板,让数据动起来,发现更多可能。TempoBI提供了丰富的视觉交互探索的功能,让图表不再是静态的、一成不变的图形,通过提供钻取、联动、链接等交互操作,让图形活跃起来,实现用户与数据的直接对话,帮助用户洞悉数据细节中的规律。
咳咳~敲黑板~下面让我们一起来了解下TempoBI的图表交互功能!!

划重点啦

【联动】
联动顾名思义就是图形与图形之间的关联联动,即点击页面内某一图表组件可以联动页面内其他图形组件按照相关的条件去做联动筛选,帮助用户动态的去筛选分析数据。TempoBI主要可以实现同表联动以及跨表联动;
点击下图所示图标可对图形进行启动联动、启用钻取、启用链接的操作配置。如下图所示:

TempoBI联动功能

若为同表关联(多张图表数据来源于同一张数据表),点击【启用联动】后,出现【联动关系配置】按钮,点击配置按钮选择需要联动的图形,配置完成之后,再次点击按钮,配置结束,可以点击该图表中的某个数据系列可触发另外一个图表的重新筛选,配置页面如下所示:

TempoBI联动配置

若为跨表联动(多张图表来源于不同的数据表),点击【启用联动】后,出现【联动关系配置】按钮,点击配置按钮选择需要联动的图形,同时配置相关表的映射条件,映射条件配置完成之后,再次点击按钮,配置结束,可以点击该图表中的某个数据系列可触发另外一个图表的重新筛选。特别说明哦,两张表只需要具备相同字段,都可以实现映射关联。配置页面如下所示:

TempoBI配置联动

说明:系统目前除动态文本、仪表盘、列表、气泡图、矩形树图、K线图不支持联动外,其它图形均支持联动配置。
【钻取】
钻取主要是数据下钻,主要是当图表中有多层数据内容,可以在图表上直接下钻展示下一层级的数据,帮助用户深入了解某个视觉对象的更详细信息或者进行更细粒度的分析。
钻取功能要求图形在图表数据中的数据至少有两层,钻取按照设置字段顺序依次下钻,如下图柱形图X轴拖入3个字段,启用钻取后,点击图形上的柱后,会依次按照区域、省份、城市下钻,如下图所示:

TempoBI钻取联动

开启钻取后,则会多显示【上卷】按钮,点击 按钮,返回上一层,如需返回值最上层,点击刷新按钮即可。

TempoBI钻取功能

说明:可对图形同时开启联动、钻取模式。
【链接】
链接功能可实现跨场景页的图表数据的联动以及链接外部URL页面来补充说明。
启用链接后,会多显示【链接配置】的按钮,如下图:

TempoBI图表链接

点击配置按钮,弹出配置页面,可以配置链接到当前主题的场景页,也可以 配置链接 URL,在设置界面选择“弹出窗口”时可设置弹出窗口的大小。

TempoBI图标链接配置

链接关系配置:支持默认配置和自定义配置。来源可以读取当前图形和筛选器,以及参数。自定义配置如下图:

TempoBI图标链接配置

TempoBI连联动

选择要筛选的字段,系统支持维度字段与分组字段的传递:确定配置后,点击柱图的不同区域,会在新窗口中弹出链接场景页,且场景 页图形数据按所设置的筛选字段进行筛选显示。

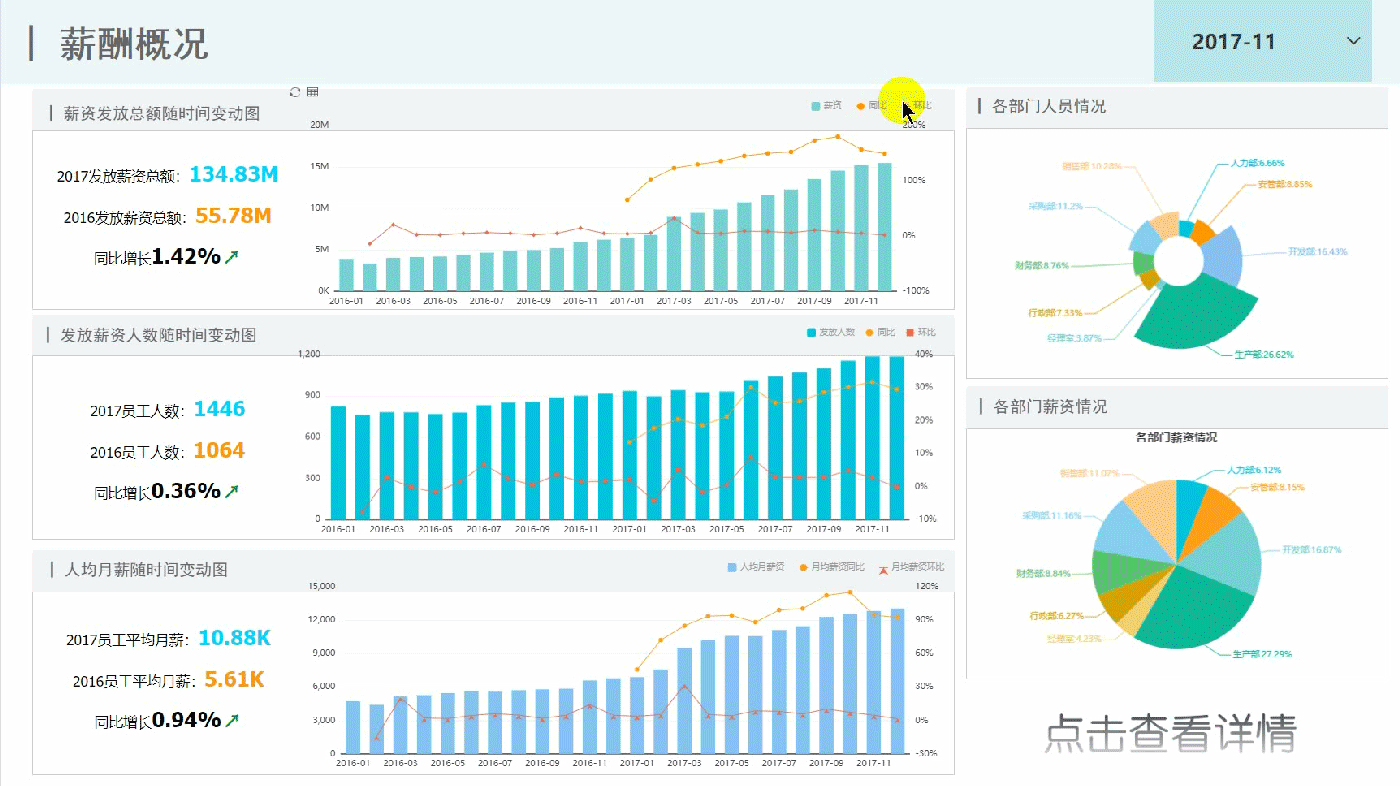

那么使用了我们钻取、联动以及链接交互之后的页面会变得怎样的呢?

TempoBI图表交互功能演示

不知道本宝今天的分享,大家get到了吗?您在可视化分析中还有哪些疑问,或者对于Tempo平台操作还有哪些疑问,欢迎来电咨询哦!
